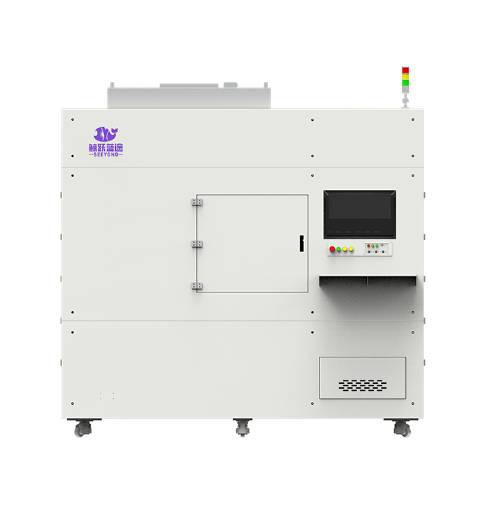

产品简介
产品特点
顶尖光学性能，精准量测保障
● 专为波导片光学检测与生产需求，自主研发关键光学模块（NED检测镜头、NED投影镜头、高亮度高均匀度照明模块）
● 镜头性能**： MTF接近衍射极限，对比度高，投影镜头+照明系统几乎达到理想光机水平。
● 关键参数精准捕获：可高精度量测亮度/色度及均匀性、对比度、MTF等核心指标。
快速切换机种，加速研发与生产
极速换型: Chart图切换采用快拆结构设计，实现不同机种检测的快速切换。
高兼容性
配备11自由度大行程调节系统，可精准模拟光机多角度入射场景，大幅提升研发验证效率
高效自动化，提升检测效率
● 一键式操作： 支持“一键测试”，操作便捷。
● 智能检测算法： 集成专用光波导检测算法。
● 高效生产适配： 实现自动化快速检测，高度契合生产线定制化需求，显著提升批量检测效率与整体制造效能。
产品参数
| 项目类型 | 产品规格/技术参数 | |
| 产品基本信息 | 产品型号 | Ven-WGDet |
| 设备尺寸 | ≤ 2800*2000*2500mm | |
| 检测对象 | 衍射/几何光波导片 | |
| 上下料 | 手动或自动 | |
| 模组对位 | 电动 | |
| 功率 | 220V/7.5KW | |
| 洁净度 | 1000 class | |
| 软件功能 | 专用光波导检测算法 | |
| 光学系统 | 检测模块 | DFOV：72°PPD：148入瞳直径：4mmX、Y、Z color filter |
| 投影模块 | DFOV：72°PPD：148入瞳直径：4.2mm | |
| 照明模块 | 亮度100,0000nit亮度均匀性 > 95%颜色均匀性 ≥ 95% | |
| 检测项目 | 亮度 | 士3% |
| 色度 | 士0.008 | |
| 亮度均匀性 | 士3% | |
| 色度均匀性 | ±0.008 | |
| MTF | 士3%* | |
| FOV | 士0.1° | |
| 棋盘格对比度 | 士3%* | |
| 鬼影 | 士3% | |
| 效率 | 士3% | |
| 正向漏光 | 客户定制 | |
| 缺陷检测 | 客户定制 | |
*重复精度
